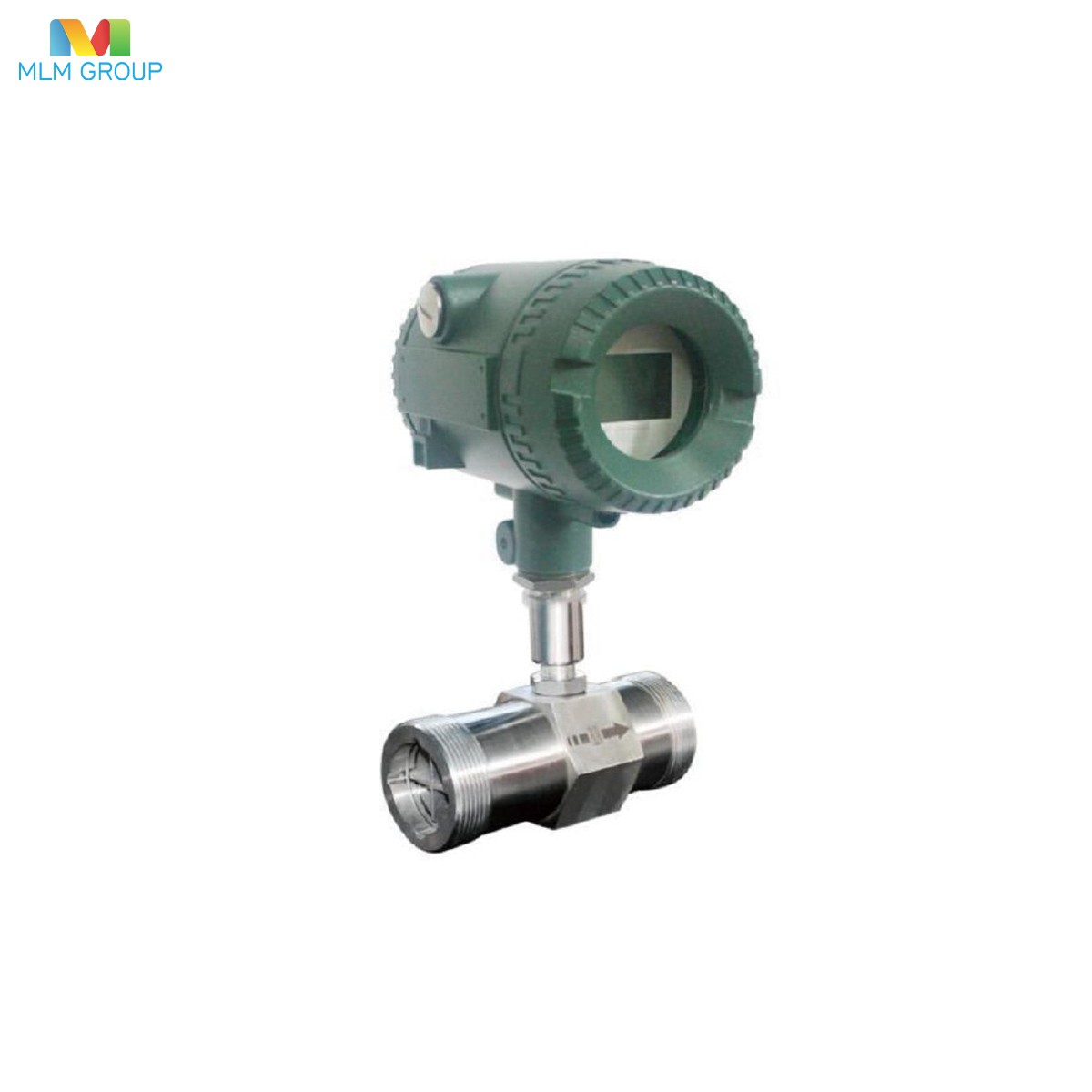

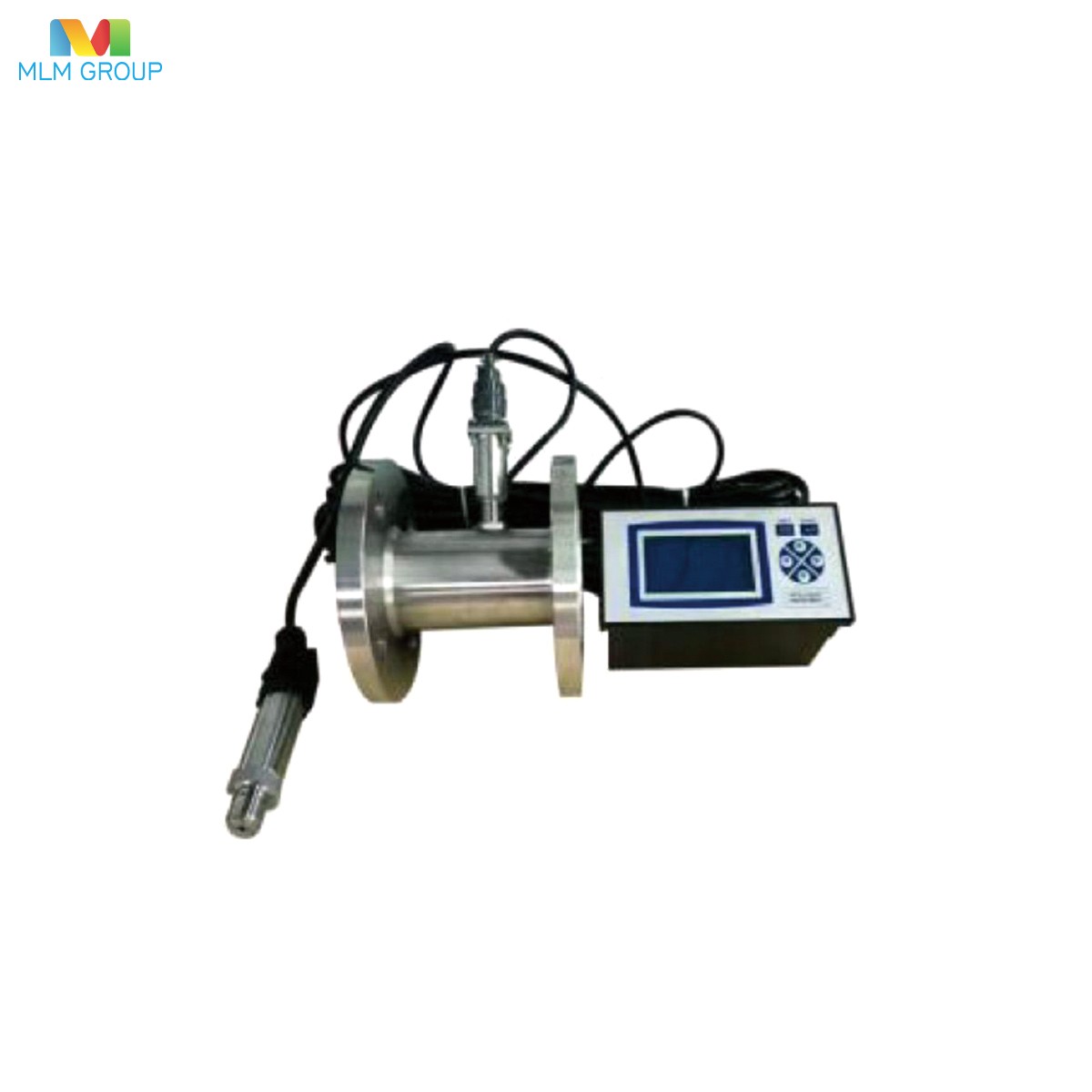

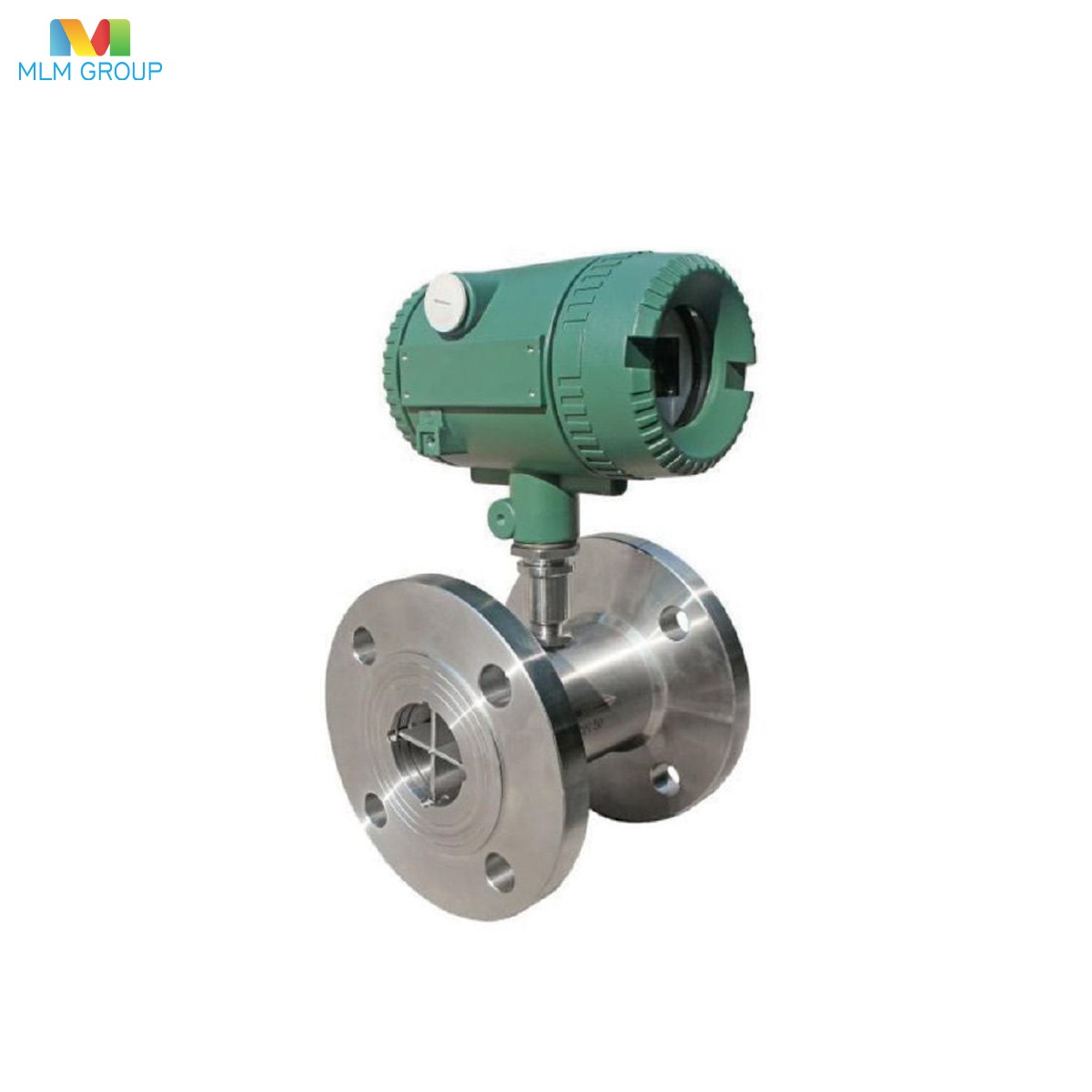

Medidor de flujo de turbina
Descripción detallada Ventajas El medidor de flujo de turbina se utiliza para medir el flujo total volumétrico y/o el caudal, y tiene un principio de ...
|
|
Descripción detallada
Ventajas
El medidor de flujo de turbina se utiliza para medir el flujo total volumétrico y/o el caudal, y tiene un principio de funcionamiento relativamente sencillo. A medida que el fluido fluye a través del medidor de turbina, incide sobre las palas de la turbina, que giran libremente alrededor de un eje situado en la línea central de la carcasa de la turbina. La velocidad angular (rotacional) del rotor de la turbina es directamente proporcional a la velocidad del fluido que fluye a través de la turbina. La salida resultante es captada por uno o varios sensores eléctricos montados en el cuerpo del medidor de caudal.
Parámetros básicos
| Diámetro de medición | DN4 — DN300 |
| Temperatura de trabajo | -20 °C~ +50 °C |
| Reducción | 1:10 1:15 1:20 |
| Humedad de funcionamiento | ≦95 % |
| Rango de medición del caudal | 0,2 m/s —15 m/s |
| Clase de precisión compatible | 0,2 % 0,5 % 1,0 % |
| Fuente de alimentación | Batería de 24 V, 3,6 V |
| Clase de protección | IP65 |
| Parámetros de medición | Flujo instantáneo, caudal instantáneo |
| Parámetros de detección y alarma | Alarma de detección de tubería vacía de fluido |
| Salida | 4-20 mA, pulso, RS485 |
| Comunicación | Protocolo Modbus, HART |
| Cuerpo del sensor | SS304/SS316L |
