Transmisor blindado de nivel de líquido de la serie LM07X – Shaanxi Menglongmei Industrial Co., Ltd.

Características del producto
◆ Hay muchas opciones para señales;
◆ Anti-interferencia, protección contra sobretensiones;
◆ La parte sumergida está totalmente protegida por acero inoxidable con proceso de soldadura completo.

Descripción del producto
LM07X es un producto totalmente soldado y sellado diseñado para la medición del nivel de líquido de moléculas pequeñas. Adopta un elemento sensible a la presión de alta precisión y alta estabilidad con un diafragma de aislamiento de acero inoxidable. Mediante un diseño estructural razonable y tecnología avanzada de microprocesamiento, realiza una compensación completa del error lineal y la deriva de temperatura. La parte sumergida en líquido está totalmente protegida por tubos de acero inoxidable, y se convierte en un producto integrado con señales estándar industrial de 4 ~ 20mA o 0,5 ~ 4,5V a través del proceso de soldadura completo.

Aplicación del producto
◆ Gasolina, alcohol
◆ Moléculas pequeñas, medios fácilmente permeables
◆ Detección de nivel de líquido, control del sistema

Parámetros técnicos

Rango de medición	0…1…20mH2O
Tipo de presión	Presión manométrica (G);
	Presión manométrica sellada (S);
	Presión absoluta (A)
Señal de salida	4…20mA; 0.5…4.5VDC; 0…10VDC; IIC; RS485; SDI-12
Tensión de entrada	8…30V DC; 5…8VDC; 3.3VDC
Clase de precisión	0,1%FS	0,2%FS	0,5%FS
Deriva del cero	0,01%FS/ %	0,02%FS/ %	0,05%FS/ %
Deriva de sensibilidad	0,01%FS/ %	0,02%FS/ %	0,05%FS/ %
Temperatura de compensación	0…50 ℃; -10…70 ℃
Temperatura de funcionamiento	-20～+85 ℃; -40～+125 ℃
Temperatura de almacenamiento	-40～+125 ℃
Estabilidad a largo plazo	≤0,2 ± %FS/año; ≤0,5 ± %FS/año
Tiempo de respuesta	<1 ms
Capacidad de sobrecarga	200%
Resistencia a la carga	R=(U-12,5)/0,02-RD
Medio de medición	Compatible con medios corrosivos 316L
Material del diafragma	316L; AL₂O₃
Material de la carcasa	304SS; 316L; TC4
Conexión eléctrica	Salida directa
Conexión a proceso	//
Nivel de protección	IP68
Grado a prueba de explosiones	Ex ia Il CT6 (opcional)

Tipo de producto

Guía de selección

LM07-	Transmisor de nivel de líquido blindado

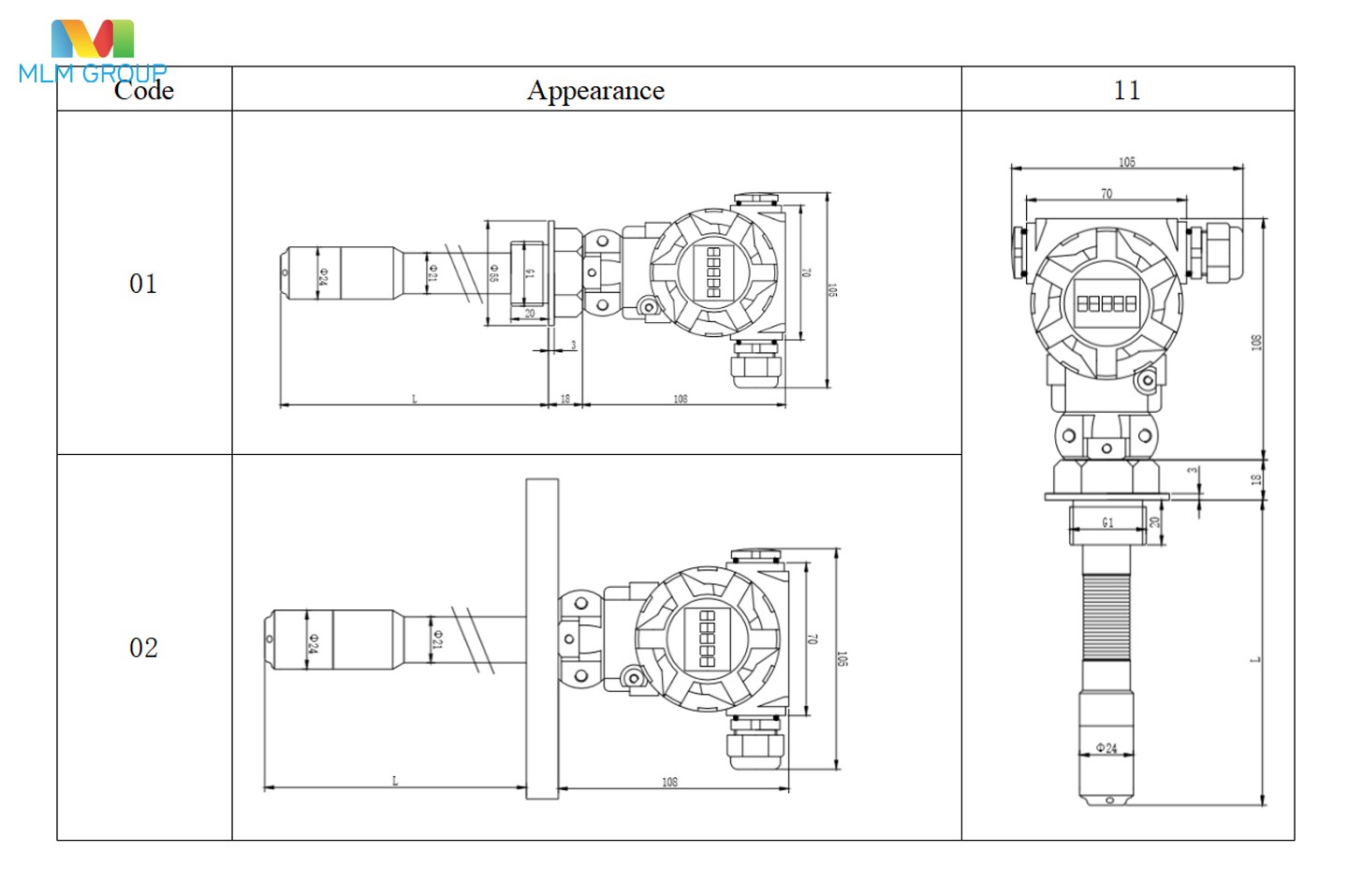

	Código	Apariencia
	1	Instalación de roscas rígidas para tuberías
	2	Instalación de bridas rígidas para tuberías
	…	11: Instalación de roscas para mangueras; 12: Instalación de bridas para mangueras; 0T: Personalización especial
		Código	Señal de salida
		S1	4…20mA; S2:0.5…4.5VDC; S3:0…5VDC ;
		…	S4:0…10VDC; S5:IIC; S6:RS485; ST:Personalización especial
			Código	Distribución de energía
			U1	8…30VDC
			…	U2:3.1…8VDC;U3:3.3VDC
				Código	Material de vivienda
				30	304SS;31:316L;32:TC4;
				…	33://;34://;35:C276
					Código	Especificación del hilo
					C1	M20*1.5
					C2	G1/2
					…	C3:G1/4；C4:1/2NPT……Cn
						C8
						G1/8
						Longitud del cable	Material de cable
						Xxxx	PU; PE; PV; PTFE
							Rango de medición	Unidad
LM07-	1	S1	U1	30	C1	X010PU	-[0…10]	mH2O
