Precauciones para la selección del modelo
● La precisión de fábrica del transmisor de presión es del 0,05 % y está equipado de serie con el protocolo de comunicación HART.
● Para aplicaciones de oxígeno, se debe seleccionar la opción SK y el fluido de aislamiento debe ser aceite fluorado. La temperatura de funcionamiento no debe superar los 60 °C ni la presión de funcionamiento, los 5 MPa.
● Si se selecciona la opción antideflagrante, se incluye de serie un tapón ciego 304 y, opcionalmente, se debe seleccionar un prensaestopas metálico antideflagrante.
● La clase de resistencia a la presión estándar es PN160.
● Para mediciones de presión inferiores a 15 kPa, se recomienda seleccionar un transmisor de presión diferencial.
● El rango de medición se refiere a los límites superior e inferior del sensor de medición, y el rango de ingeniería no debe superar este rango. ● Si es necesario conectarlo a un conjunto de aislamiento remoto, la interfaz de proceso, el material del diafragma y el fluido de llenado deben seleccionarse según las opciones convencionales.
● Al llenar con aceite fluorado, la temperatura ambiente oscila entre -10 °C y 60 °C.
● El transmisor de presión absoluta equipado con un conjunto de aislamiento remoto debe seleccionarse con un diseño a prueba de vacío.

Estructura y principio de funcionamiento

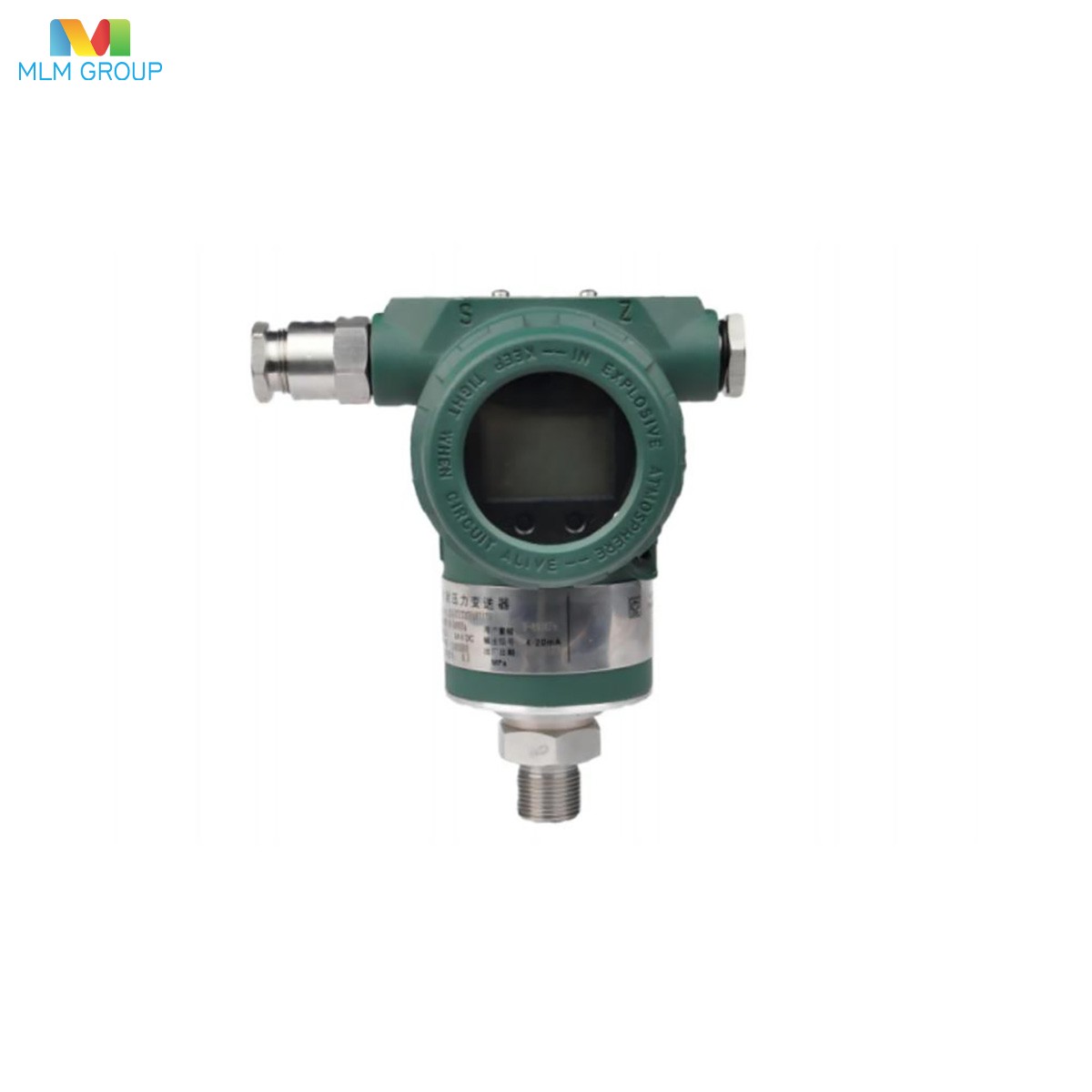

El transmisor de presión manométrica/presión absoluta tipo PM5600GP/AP se compone principalmente de un sensor personalizado y un módulo de circuito de procesamiento central:

El sensor personalizado incluye principalmente un diafragma de aislamiento flexible resistente a la corrosión, una cámara de diafragma del sensor, fluido de llenado, un sensor de presión de alta precisión, un sensor de temperatura de alta resolución, un circuito de amplificación del sensor y circuitos para el procesamiento, la compensación y el almacenamiento de información personalizados.

El módulo del circuito de procesamiento central consta principalmente de un circuito de procesamiento central, componentes antiinterferencias electromagnéticas, componentes de protección contra rayos, un circuito limitador de voltaje de entrada y un circuito de salida. La presión del medio externo se transmite al chip de silicio monocristalino del sensor de presión a través del diafragma de aislamiento flexible y el fluido de relleno (aceite de silicona). El otro extremo del sensor de presión se conecta a la atmósfera (para la medición de la presión manométrica) o al vacío (para la medición de la presión absoluta). Bajo la acción de la presión, el puente del chip de silicio monocristalino se desequilibra, su resistencia cambia y se emite una señal de tensión diferencial. Esta señal de tensión es proporcional a la presión detectada. Tras pasar por el circuito de amplificación del sensor, el procesamiento de información personalizado, la compensación de temperatura y el almacenamiento personalizado, la señal se emite como una señal digital SPI al módulo del circuito de procesamiento central. Tras el procesamiento y el ajuste, el módulo emite una señal analógica estándar y una señal digital al sistema DCS. Esto permite la sustitución arbitraria del componente del sensor personalizado y del módulo del circuito de procesamiento central sin necesidad de recalibración.
