Transmisor integrado de presión y temperatura de la serie PM06X – Shaanxi Menglongmei Industrial Co., Ltd.

Características del producto
◆ Hay muchas opciones para señales;
◆ Medición simultánea de presión y temperatura;
◆ Anti-interferencia, protección contra sobretensiones;
◆316 L diafragma de aislamiento de acero inoxidable, diseño integrado;

Descripción del producto
El transmisor de presión y temperatura de la serie PM06X utiliza el efecto piezoresistivo de elementos sensibles de silicio difuso o cerámica para convertir la presión estática en señales eléctricas. Tiene un sensor de temperatura PT100 incorporado que puede medir simultáneamente la temperatura media. Combinado con un circuito digital dedicado, a través del procesamiento de señales como amplificación de señal, compensación lineal, anti-interferencia y protección contra sobretensiones, se convierte en un producto integrado capaz de medir tanto la presión como la temperatura.

Aplicación del producto
◆ Aguas subterráneas y pozos geotérmicos;
◆ Irrigación agrícola;
◆ Sistemas meteorológicos de detección y prevención de desastres;
◆ Nivel de líquido, medición y control de temperatura;

Parámetros técnicos

Rango de medición	-100…10…1000KPa
	0…1…60MPa
Tipo de presión	Presión manométrica (G);
	Presión manométrica sellada (S);
	Presión absoluta (A)
Señal de salida	4…20 mA (canal doble); IIC; RS485
Tensión de entrada	8…30V DC;5…8VDC;3.3VDC
Clase de precisión	0,1%FS	0,2%FS	0,5%FS
Deriva del cero	0,01%FS/ %	0,02%FS/ %	0,05%FS/ %
Deriva de sensibilidad	0,01%FS/ %	0,02%FS/ %	0,05%FS/ %
Temperatura de compensación	0…50 ℃; -10…70 ℃
Temperatura de funcionamiento	-20～+85 ℃
Temperatura de almacenamiento	-40～+125 ℃
Estabilidad a largo plazo	≤0,2 ± %FS/año; ≤0,5 ± %FS/año
Tiempo de respuesta	<1 ms
Capacidad de sobrecarga	200%
Resistencia a la carga	R=(U-12,5)/0,02-RD
Medio de medición	Compatible con medios corrosivos 316L
Material del diafragma	316L;C-276;TC4
Material de la carcasa	304SS;316L;C-276;TC4
Conexión eléctrica	DIN43650A o personalizado
Conexión a proceso	M20×1,5 o personalizado
Nivel de protección	IP65;IP66;IP68
Grado a prueba de explosiones	Ex ia II CT6 (opcional)

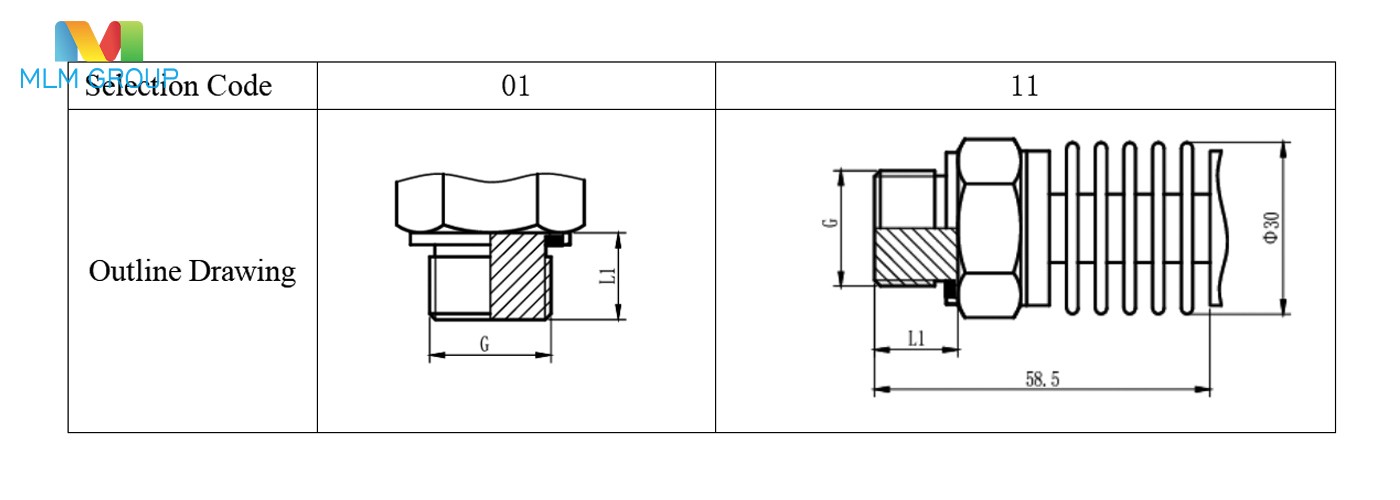

Interfaz de proceso

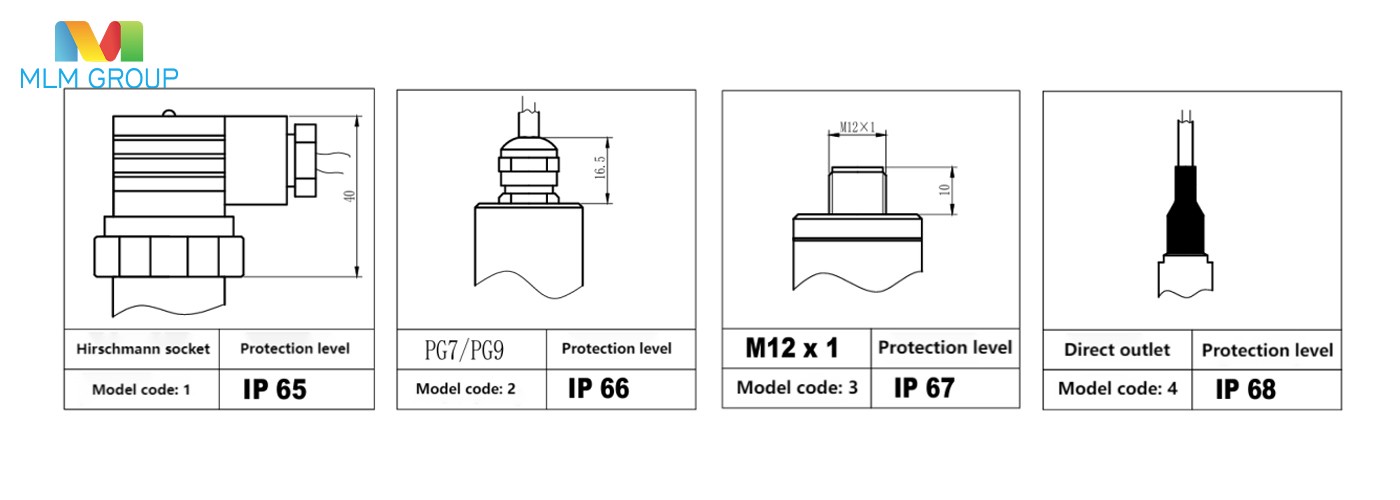

Interfaz eléctrica

Guía de selección

PM06-	Transmisor de presión y temperatura
	Código	El dígito izquierdo representa el tipo de producto;
		El dígito derecho representa la interfaz eléctrica.
	1	Producto Hirschmann (≤80 ℃)
	11	Producto Hirschmann (≥80 ℃, ≤150 ℃)
	…	21: Producto Hirschmann (≥150 ℃, ≤250 ℃)
		Código	Señal de salida
		S1	4…20mA; S2:0.5…4.5VDC; S3:0…5VDC ;
		…	S4:0…10VDC; S5:IIC; S6:RS485; ST:Personalización especial
			Código	Distribución de energía
			U1	8…30VDC
			…	U2:3.1…8VDC;U3:3.3VDC
				Código	Material de vivienda
				30	304SS;31:316L;32:TC4;
				…	33://;34://;35:C276
					Código	Especificación del hilo
					C1	M20*1.5
					C2	G1/2
					…	C3:G1/4；C4:1/2NPT……Cn
						C8
						G1/8
						Longitud del cable	Material de cable
						Xxxx	PU; PE; PV; PTFE
							Rango de medición	Unidad
PM06-	1	S1	U1	30	C1	X001PU	-[0…1]	MPa
