Transmisores de nivel sumergibles de la serie LM01X – Shaanxi Menglongmei Industrial Co., Ltd.

Características del producto
◆ Hay muchas opciones para señales;
◆ Proceso de soldadura completo, duradero;
◆ Antiinterferencia y protección contra sobretensiones;
◆ Protección contra rayos, conforme a la norma IEC61000-4-5/Nivel-4.

Descripción del producto
Los transmisores de nivel sumergibles de la serie LM01X se basan en el principio de que la presión estática del líquido medido es proporcional a la altura del líquido. Adoptan el efecto piezoresistivo de silicio difuso o elementos sensibles de cerámica para convertir la presión estática en señales eléctricas. Combinados con un circuito digital dedicado, después del procesamiento de señales como amplificación de señal, compensación lineal, anti-interferencia y protección contra sobretensiones, son productos integrados que emiten señales estándar industriales.

Aplicación del producto
◆ Obras de agua, plantas químicas;
◆ Tratamiento de aguas residuales;
◆ Pozos profundos, presas;
◆ Control de inundaciones, riego.

Parámetros técnicos

Rango de medición	0…1…200mH2O
Tipo de presión	Presión manométrica (G);
	Presión manométrica sellada (S);
	Presión absoluta (A)
Señal de salida	4…20mA; 0.5…4.5VDC; 0…10VDC; IIC; RS485; SDI-12
Tensión de entrada	8…30V DC; 5…8VDC; 3.3VDC
Clase de precisión	0,1%FS	0,2%FS	0,5%FS
Deriva del cero	0,01%FS/ %	0,02%FS/ %	0,05%FS/ %
Deriva de sensibilidad	0,01%FS/ %	0,02%FS/ %	0,05%FS/ %
Temperatura de compensación	0…50 ℃; -10…70 ℃
Temperatura de funcionamiento	-20～+85 ℃
Temperatura de almacenamiento	-40～+125 ℃
Estabilidad a largo plazo	≤0,2 ± %FS/año; ≤0,5 ± %FS/año
Tiempo de respuesta	<1 ms
Capacidad de sobrecarga	200%
Resistencia a la carga	R=(U-12,5)/0,02-RD
Medio de medición	Compatible con medios corrosivos 316L
Material del diafragma	316L; Tántalo; C-276; TC4
Material de la carcasa	304SS; 316L; TC4
Conexión eléctrica	Salida directa
Conexión a proceso	//
Nivel de protección	IP68
Grado a prueba de explosiones	Ex ia II CT6 (opcional)

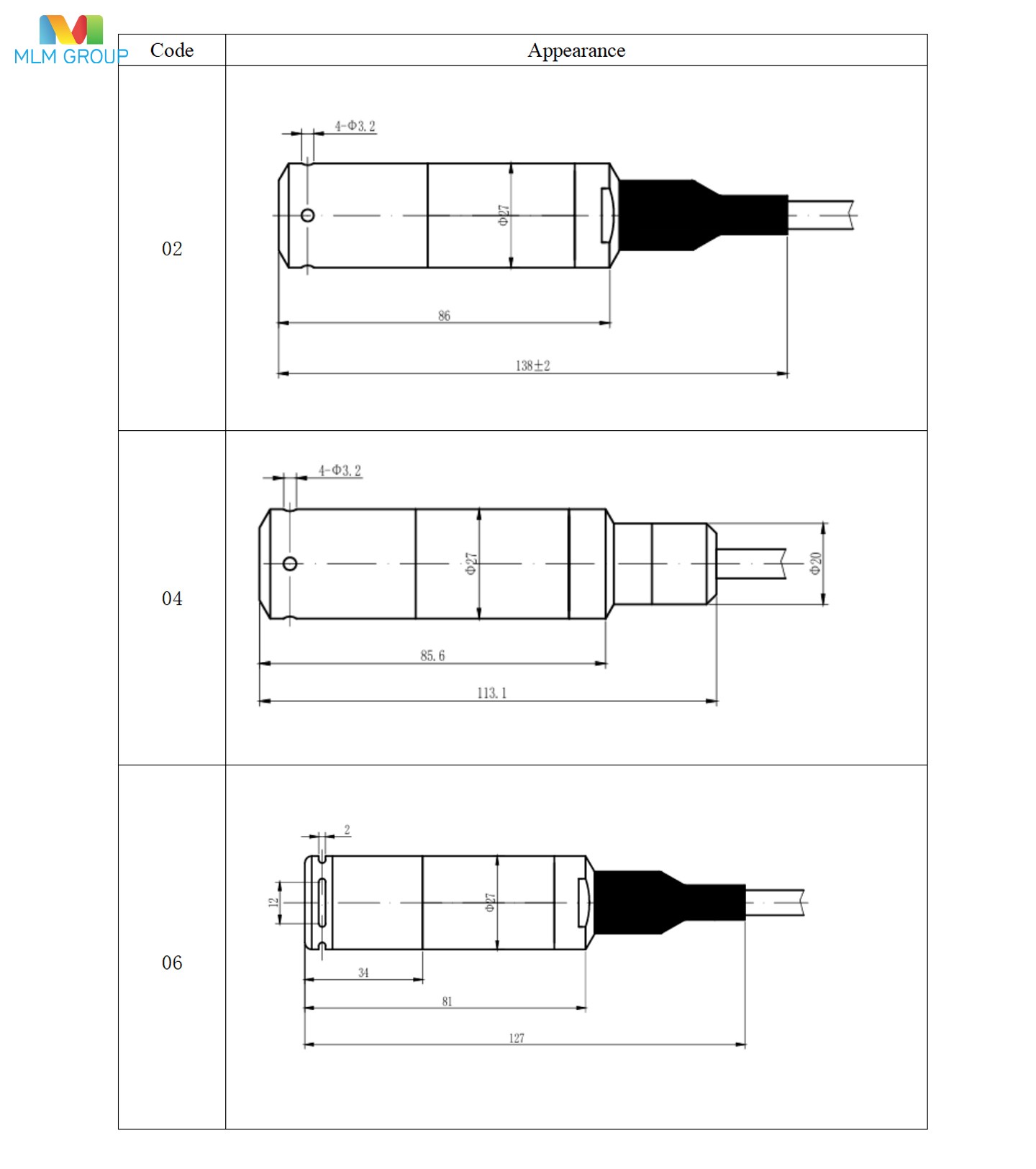

Tipo de producto

Guía de selección

LM01-	Transmisor de nivel sumergible
	Código	Apariencia
	1	Apariencia completamente soldada
	2	Nueva estructura con apariencia completamente soldada
	…	03: Sellado con junta tórica; 04: Sin revestimiento;
		06: Entrada de presión de plástico; … 0T: Personalización especial
		Código	Señal de salida
		S1	4…20mA; S2:0.5…4.5VDC; S3:0…5VDC ;
		…	S4:0…10VDC; S5:IIC; S6:RS485; ST:Personalización especial
			Código	Distribución de energía
			U1	8…30VDC
			…	U2:3.1…8VDC;U3:3.3VDC
				Código	Material de vivienda
				30	304SS;31:316L;32:TC4;
				…	33://;34://;35:C276
					Código	Especificación del hilo
					C1	M20*1.5
					C2	G1/2
					…	C3:G1/4；C4:1/2NPT……Cn
						C8
						G1/8
						Longitud del cable	Material de cable
						Xxxx	PU; PE; PV; PTFE
							Rango de medición	Unidad
LM01-	2	S1	U1	30	C1	X010PU	-[0…10]	mH2O
