Transmisor de presión de membrana plana de la serie PM03X – Shaanxi Menglongmei Industrial Co., Ltd.

Características del producto
◆ Anti-interferencia, protección contra sobretensiones;
◆ Hay muchas opciones para señales;
◆ Adoptando el diafragma de aislamiento 316L y el diseño de la carcasa de acero inoxidable;
◆ Tipo higiénico, anti-contaminación, y fácil de limpiar;

Descripción del producto
El transmisor de presión de membrana plana de la serie PM03X detecta directamente las señales de presión soldando el diafragma al extremo frontal de la interfaz del proceso. Utiliza un chip de silicio difuso como elemento sensible, combinado con un circuito digital dedicado. Después del procesamiento de la señal, como la amplificación de la señal, la compensación lineal, la anti-interferencia y la protección contra sobretensiones, emite señales estándar industriales. Este producto de medición de presión de membrana plana se utiliza principalmente en entornos con altos requisitos de limpieza, como las industrias alimentarias e higiénicas.

Aplicación del producto
◆ Industrias de alimentos, bebidas y cerveza;
◆ Industrias farmacéuticas y de higiene;
◆ Medición de medios viscosos;
◆ Ocasiones en las que la entrada de presión es propensa a bloquearse;

Parámetros técnicos

Rango de medición	-100…10…1000KPa
	0…1…100MPa
Tipo de presión	Presión manométrica (G);
	Presión manométrica sellada (S); Presión absoluta (A)
Señal de salida	4…20mA; 0.5…4.5VDC; 0…10VDC; IIC; RS485
Tensión de entrada	8…30V DC; 5…8VDC; 3.3VDC
Clase de precisión	0,1%FS	0,2%FS	0,5%FS
Deriva del cero	0,01%FS/ %	0,02%FS/ %	0,05%FS/ %
Deriva de sensibilidad	0,01%FS/ %	0,02%FS/ %	0,05%FS/ %
Temperatura de compensación	0…50 ℃; -10…70 ℃
Temperatura de funcionamiento	-20～+150 ℃
Temperatura de almacenamiento	-40～+125 ℃
Estabilidad a largo plazo	≤0,2 ± %FS/año; ≤0,5 ± %FS/año
Tiempo de respuesta	<1 ms
Capacidad de sobrecarga	150%
Medio de medición	Compatible con medios corrosivos 316L
Material del diafragma	316L; C-276; TC4
Material de la carcasa	304SS; 316L; C-276; TC4
Conexión eléctrica	DIN43650A o personalizado
Conexión a proceso	M20×1,5 o personalizado
Nivel de protección	IP65; IP66; IP67; IP68
Grado a prueba de explosiones	Ex ia II CT6 (opcional)

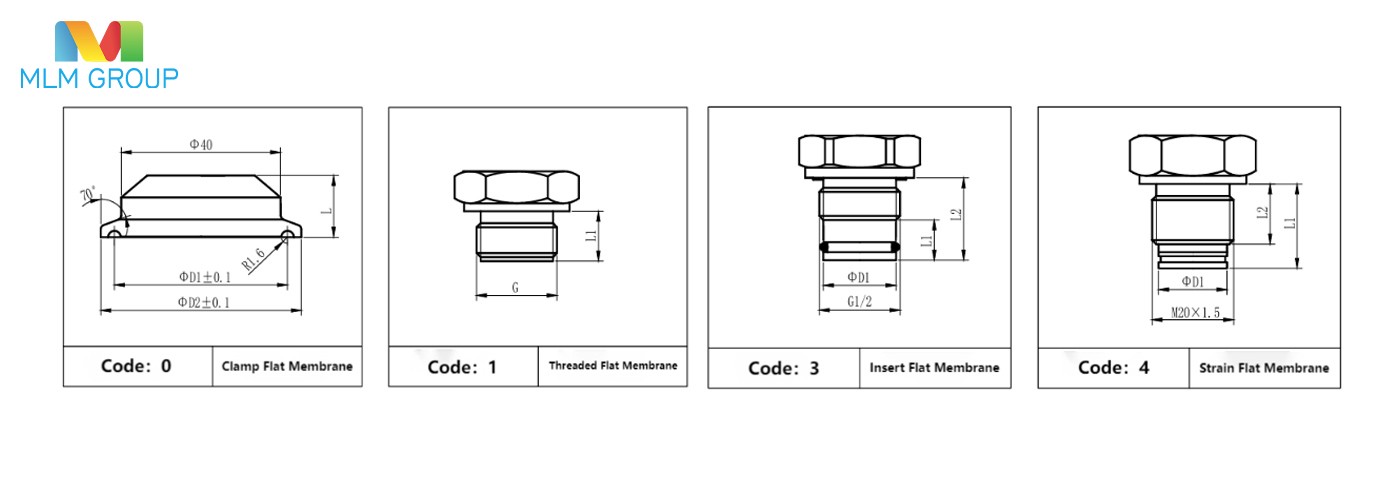

Interfaz de proceso

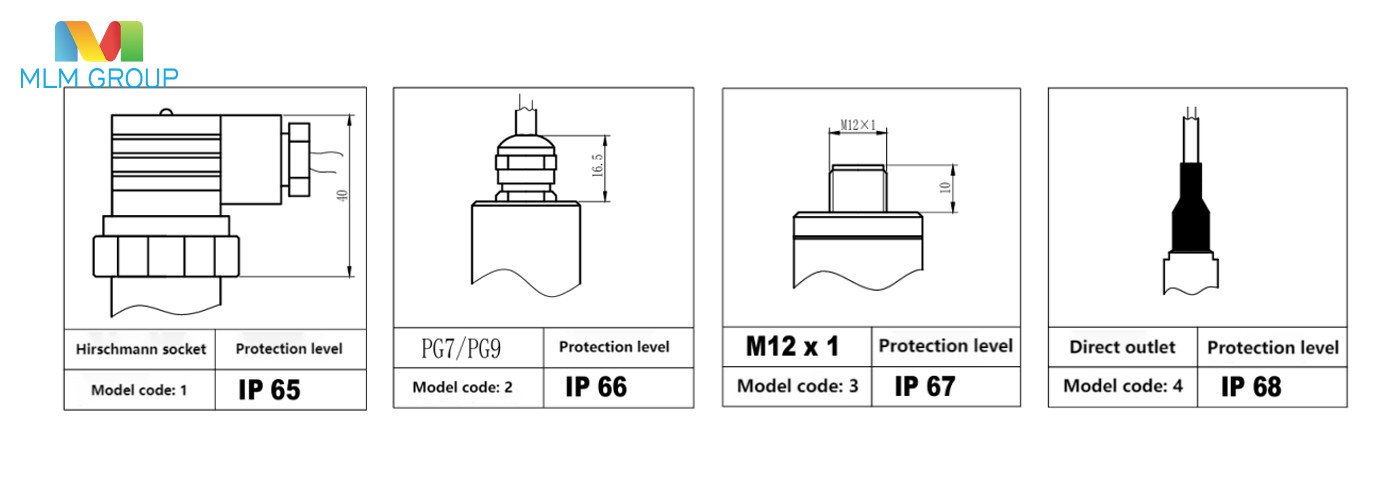

Interfaz eléctrica

Guía de selección

PM03-	Transmisor de presión de membrana plana
	Código	El dígito izquierdo representa el tipo de producto;
		El dígito derecho representa la interfaz eléctrica.
	1	Conector Hirschmann de membrana plana con abrazadera
	11	Conector Hirschmann de membrana plana roscado
	…	21: Conector Hirschmann de membrana plana integrado;
		31: Conector Hirschmann de membrana plana de inserción;
		41: Conector Hirschmann de membrana plana de tensión;
		Código	Señal de salida
		S1	4…20mA; S2:0.5…4.5VDC; S3:0…5VDC ;
		…	S4:0…10VDC; S5:IIC; S6:RS485; ST:Personalización especial
			Código	Distribución de energía
			U1	8…30VDC
			…	U2:3.1…8VDC; U3:3.3VDC
				Código	Material de vivienda
				30	304SS; 31:316L; 32:TC4;
				…	33://; 34://; 35:C276
					Código	Especificación del hilo
					C1	M20*1.5
					C2	G1/2; C3:G1/4; C4:1/2NPT……Cn
					…	K1:50.5 clamp; K2:60.4 clamp
						Longitud del cable	Material de cable
						Xxxx	PU; PE; PV; PTFE
							Rango de medición	Unidad
PM03-	1	S1	U1	30	C1	X001PU	-[0…1]	MPa
