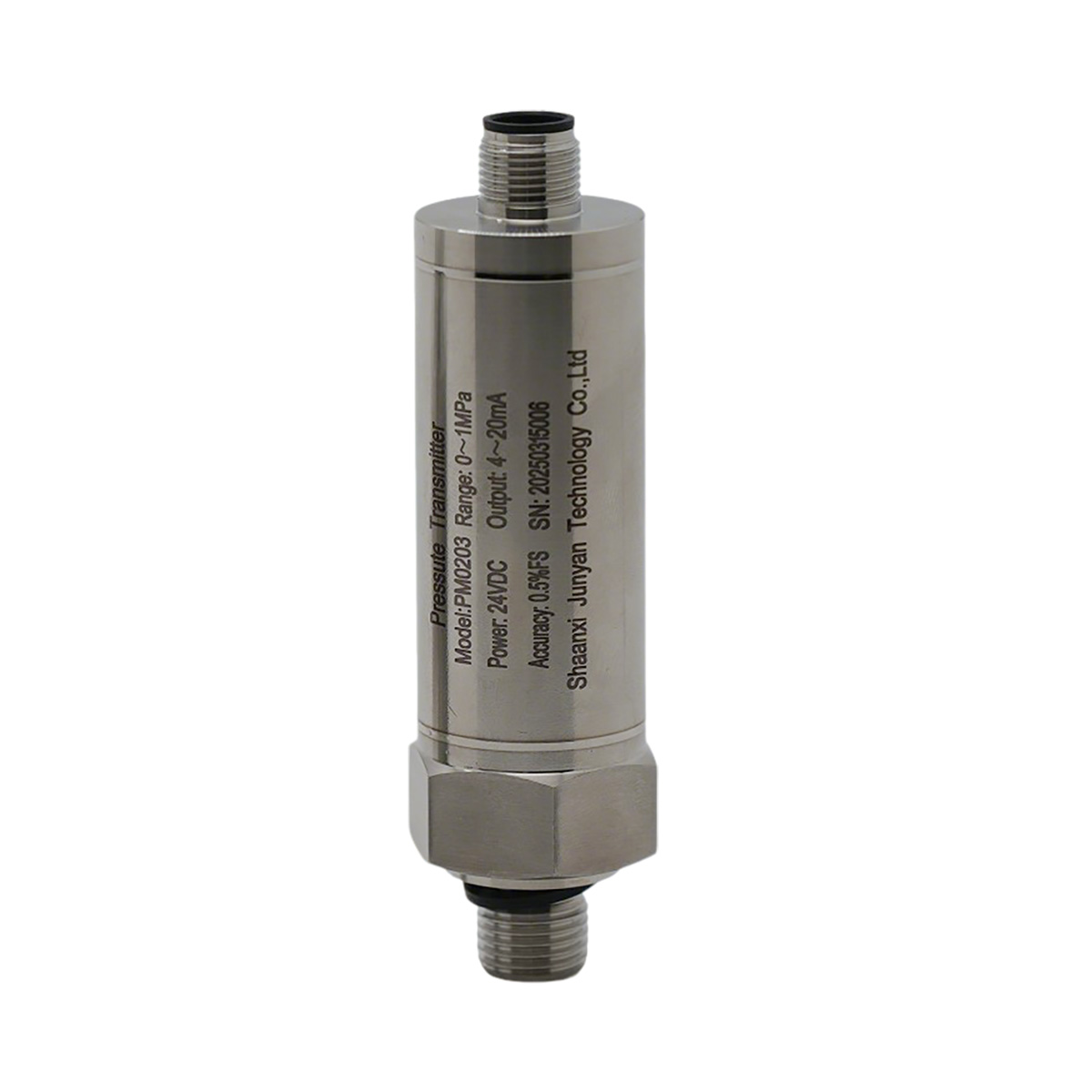

Transmisor de presión soldado de la serie PM02X – Shaanxi Menglongmei Industrial Co., Ltd.

Características del producto
◆ Hay muchas opciones para señales;
◆ Anti-interferencia, protección contra sobretensiones;
◆ Alta precisión, alta fiabilidad, chip alemán;
◆ Totalmente soldado y sellado, sin anillos internos “O”;

Descripción del producto
El transmisor de presión totalmente soldado de la serie PM02X es un producto de medición de presión de alta precisión y alta estabilidad diseñado y fabricado independientemente por nuestra empresa. Estructuralmente, adopta sellado de soldadura completo sin anillos tóricos internos. Combinado con un circuito digital dedicado, se somete a procesamiento de señal como amplificación de señal, compensación lineal, anti-interferencia y protección contra sobretensiones para emitir señales estándar industriales, sirviendo como un producto de medición de presión totalmente soldado.

Aplicación del producto
◆ Industria petroquímica
◆ Suministro de agua a presión constante
◆ Tecnología de medición y control
◆ Campos hidráulicos y neumáticos

Parámetros técnicos

Rango de medición	-100…10…1000KPa
	0…1…100MPa
Tipo de presión	Presión manométrica (G); Presión manométrica sellada (S); Presión absoluta (A)
	Presión absoluta（A）
Señal de salida	4…20mA; 0.5…4.5VDC; 0…10VDC; IIC; RS485
Tensión de entrada	8…30V DC; 5…8VDC; 3.3VDC
Clase de precisión	0,1%FS	0,2%FS	0,5%FS
Deriva del cero	0,01%FS/ %	0,02%FS/ %	0,05%FS/ %
Deriva de sensibilidad	0,01%FS/ %	0,02%FS/ %	0,05%FS/ %
Temperatura de compensación	0…50℃; -10…70℃
Temperatura de funcionamiento	-20～+85℃
Temperatura de almacenamiento	-40～+125℃
Estabilidad a largo plazo	≤0,2±%SM/año; ≤0,5±%SM/año
Tiempo de respuesta	＜1ms
Capacidad de sobrecarga	1.5
Medio de medición	Medios corrosivos compatibles con 316L
Material del diafragma	316L; C-276; TC4
Material de la carcasa	304SS; 316L; C-276; TC4
Conexión eléctrica	DIN43650A o costumbre
Conexión a proceso	M20×1,5 o a la medida
Nivel de protección	IP65; IP66; IP67; IP68
Grado a prueba de explosiones	Ex ia II CT6 (Opcional)

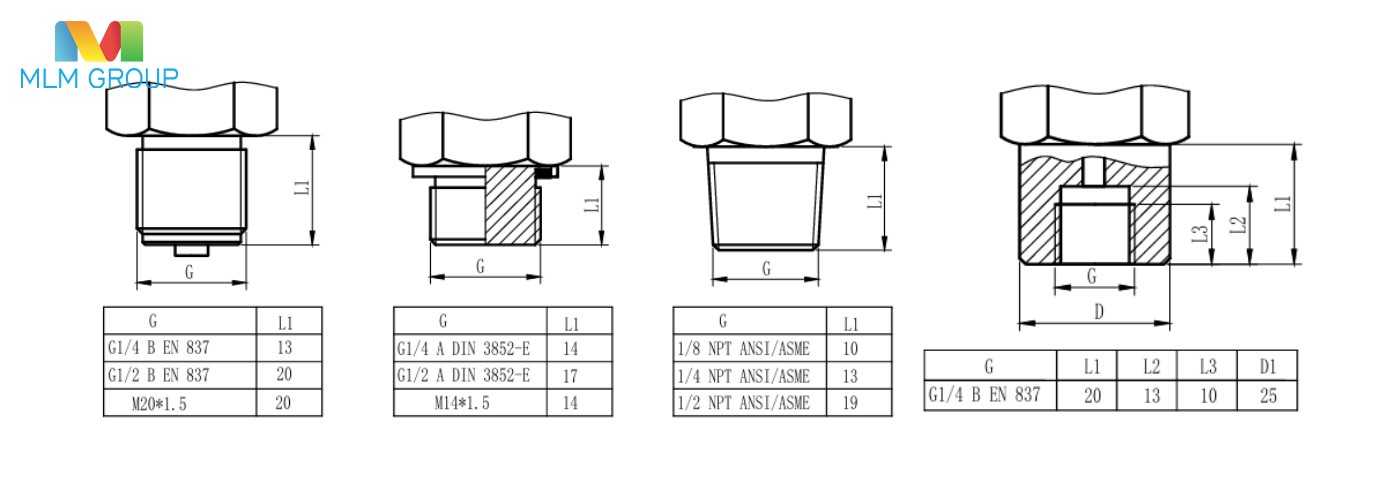

Interfaz de proceso

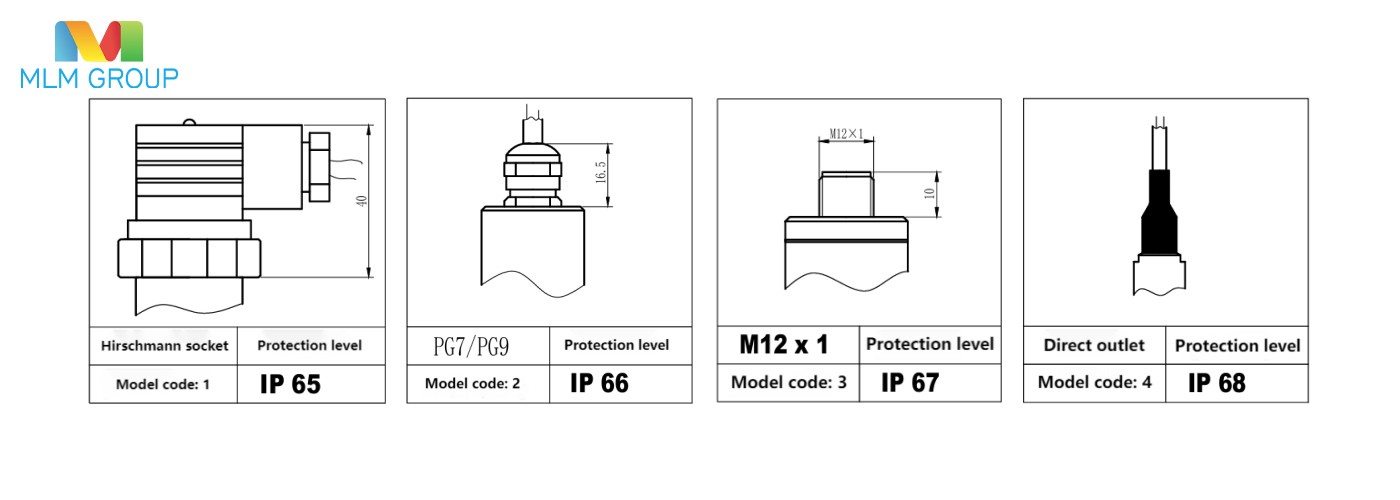

Interfaz eléctrica

Guía de selección

PM02-	Transmisor de presión soldada
	Código	El dígito izquierdo representa el tipo de producto;
		El dígito derecho representa la interfaz eléctrica.
	1	Enchufe Hirschmann.
	2	Prensaestopas PG7.
	…	03: Enchufe M12; 04: Salida de nivel de líquido; 05: Enchufe Parker;
		06: Hirschmann pequeño; 0T: Personalización especial.
		Código	Señal de salida
		S1	4…20mA; S2:0.5…4.5VDC; S3:0…5VDC ;
		…	S4:0…10VDC; S5:IIC; S6:RS485; ST:Personalización especial
			Código	Distribución de energía
			U1	8…30VDC
			…	U2:3.1…8VDC;U3:3.3VDC
				Código	Material de vivienda
				30	304SS; 31:316L; 32:TC4;
				…	33://; 34://; 35:C276
					Código	Especificación del hilo
					C1	M20*1.5
					C2	G1/2
					…	C3:G1/4；C4:1/2NPT……Cn
						C8
						G1/8
						Longitud del cable	Material de cable
						Xxxx	PU; PE; PV; PTFE
							Rango de medición	Unidad
PM02-	1	S1	U1	30	C1	X001PU	-[0…1]	MPa
