Transmisores de presión anticorrosión de la serie PM09X
|
|
Características del producto
◆ Hay muchas opciones para señales;
◆ Amplio rango de medición: -1bar ~ 0 ~ 25bar;
◆ Anti-interferencia, protección contra sobretensiones;
◆ Amplio rango de medición:
Descripción del producto
Los transmisores de presión anticorrosivos de la serie PM09X están especialmente diseñados para la medición de presión de medios corrosivos fuertes. El producto adopta sensores piezoresistivos cerámicos o capacitivos cerámicos importados como elementos sensibles, y la carcasa está hecha de materiales PTFE o PVDF altamente resistentes a la corrosión. Combinado con un circuito de acondicionamiento de señal dedicado, se somete a una completa compensación de error lineal y de error de temperatura para formar un producto de medición de presión y nivel de líquido con una resistencia a la corrosión extremadamente fuerte.
Aplicación del producto
◆ Instalaciones químicas, plantas de tratamiento de aguas residuales;
◆ Varios líquidos y gases ácidos excepto el ácido fluorhídrico;
◆ Medios de alta temperatura.
Parámetros técnicos
| Rango de medición | -100…10…250KPa | ||
| 0…1…2.5MPa | |||
| Tipo de presión | Presión manométrica (G); | ||
| Presión manométrica sellada (S); | |||
| Presión absoluta (A) | |||
| Señal de salida | 4…20mA; 0.5…4.5VDC; 0…5VDC; 0…10VDC; IIC; RS485 | ||
| Voltaje de entrada | 8…30V DC; 5VDC; 3.3VDC | ||
| Clase de precisión | 0,1%FS | 0,2%FS | 0,5%FS |
| Deriva del cero | 0,01%FS/ % | 0,02%FS/ % | 0,05%FS/ % |
| Deriva de sensibilidad | 0,01%FS/ % | 0,02%FS/ % | 0,05%FS/ % |
| Temperatura de compensación | 0…50℃; -10…70 ℃ | ||
| Temperatura de funcionamiento | -20～+85 ℃ | ||
| Temperatura de almacenamiento | -40～+125 ℃ | ||
| Estabilidad a largo plazo | ≤0,2 ± %FS/año; ≤0,5 ± %FS/año | ||
| Tiempo de respuesta | <1 ms | ||
| Capacidad de sobrecarga | 200% | ||
| Resistencia de carga | R=(U-12,5)/0,02-RD | ||
| Medio de medición | Compatible con medios corrosivos 316L | ||
| Material del diafragma | 99,9 % Al₂O₃ (condensador cerámico); | ||
| 96 % Al₂O₃ (piezorresistivo cerámico) | |||
| Material de la carcasa | 304SS; 316L; TC4; PTFE; PVDF | ||
| Conexión eléctrica | DIN43650A o personalizado | ||
| Conexión a proceso | M20×1,5 o personalizado | ||
| Nivel de protección | IP65; IP66; IP67; IP68 | ||
| Grado a prueba de explosiones | Ex ia II CT6 (opcional) | ||

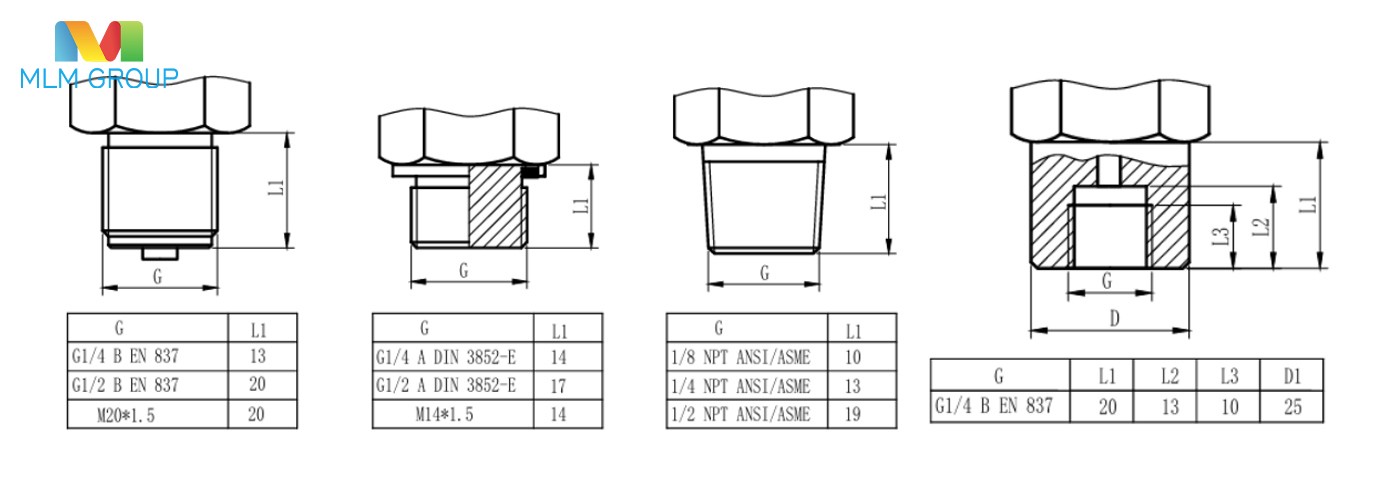

Interfaz de proceso

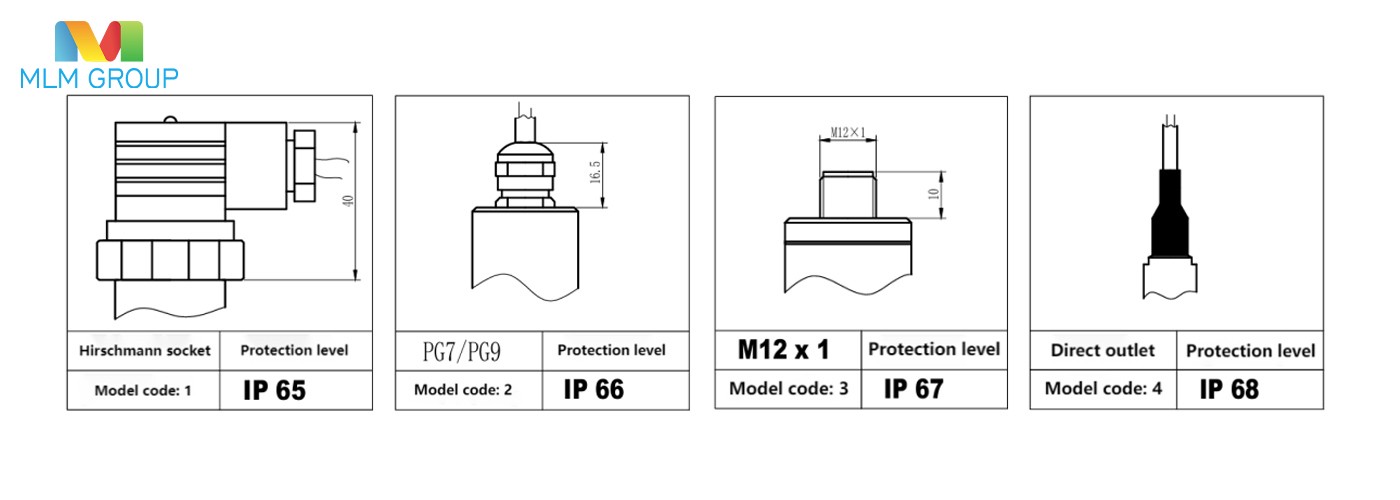

Interfaz eléctrica
Guía de selección
| PM09- | Transmisor de presión anticorrosión | |||||||
| Código | El dígito izquierdo representa el tipo de producto; | |||||||
| El dígito derecho representa la interfaz eléctrica. | ||||||||
| 1 | Sensor piezoresistivo cerámico. | |||||||
| 11 | Sensor capacitivo cerámico. | |||||||
| 21 | Junta anticorrosión con carcasa de acero inoxidable. | |||||||
| Código | Señal de salida | |||||||
| S1 | 4…20mA ;S2:0.5…4.5VDC; S3:0…5VDC ; | |||||||
| … | S4:0…10VDC; S5:IIC; S6:RS485; ST:Personalización especial | |||||||
| Código | Distribución de energía | |||||||
| U1 | 8…30VDC | |||||||
| … | U2:3.1…8VDC;U3:3.3VDC | |||||||
| Código | Material de vivienda | |||||||
| 30 | 304SS; 31:316L; 32:TC4; | |||||||
| … | 33:PTFE; 34:PVDF; 35:C276 | |||||||
| Código | Especificación del hilo | |||||||
| C1 | M20*1.5 | |||||||
| C2 | G1/2 | |||||||
| … | C3:G1/4；C4:1/2NPT……Cn | |||||||
| C8 | ||||||||
| G1/8 | ||||||||
| Longitud del cable | Material de cable | |||||||
| Xxxx | PU; PE; PV; PTFE | |||||||
| Rango de medición | Unidad | |||||||
| PM09- | 1 | S1 | U1 | 30 | C1 | X001PU | -[0…1] | MPa |
