Transmisores de presión industriales de la serie PM08X – Shaanxi Menglongmei Industrial Co., Ltd.

Características del producto
◆ Hay muchas opciones para señales;
◆ Anti-interferencia, protección contra sobretensiones;
◆ Alta precisión, alta fiabilidad, chip alemán;
◆316 L diafragma de aislamiento de acero inoxidable, diseño integrado;
◆ Intrénsecamente seguro, de acuerdo con el estándar de ExiaIICT6.

Descripción del producto
Los transmisores de presión industriales de la serie PM08X son productos de medición de presión de alta precisión y alta estabilidad diseñados y fabricados independientemente por nuestra empresa. El producto adopta un sensor piezoresistivo de silicio con un diafragma de aislamiento de acero inoxidable, combinado con un circuito digital dedicado. Después del procesamiento de señales como amplificación de señal, compensación lineal, anti-interferencia y protección contra sobretensiones, es un producto integrado que emite señales estándar industriales.

Aplicación del producto
◆ Industria petroquímica
◆ Suministro de agua a presión constante
◆ Tecnología de medición y control
◆ Campos hidráulicos y neumáticos

Parámetros técnicos

Rango de medición	-100…10…100KPa
	0…1…100MPa
Tipo de presión	Presión manométrica (G);
	Presión manométrica sellada (S);
	Presión absoluta (A)
Señal de salida	4…20mA; 0…10VDC; IIC;RS485
Tensión de entrada	8…30V DC; 5…8VDC; 3.3VDC
Clase de precisión	0,1%FS	0,2%FS	0,5%FS
Deriva del cero	0,01%FS/ %	0,02%FS/ %	0,05%FS/ %
Deriva de sensibilidad	0,01%FS/ %	0,02%FS/ %	0,05%FS/ %
Temperatura de compensación	0…50 ℃; -10…70 ℃
Temperatura de funcionamiento	-20～+85 ℃
Temperatura de almacenamiento	-40～+125 ℃
Estabilidad a largo plazo	≤0,2 ± %FS/año; ≤0,5 ± %FS/año;
Tiempo de respuesta	<1 ms
Capacidad de sobrecarga	200%
Resistencia a la carga	R=(U-12,5)/0,02-RD
Medio de medición	Compatible con medios corrosivos 316L
Material del diafragma	316L; Tántalo; C-276
Material de la carcasa	304SS; 316L; PTFE; PVDF; TC4
Conexión eléctrica	DIN43650A o personalizado
Conexión a proceso	M20×1,5 o personalizado
Nivel de protección	IP65; IP66; IP67; IP68
Grado a prueba de explosiones	Ex db IIC T6 GB (opcional)

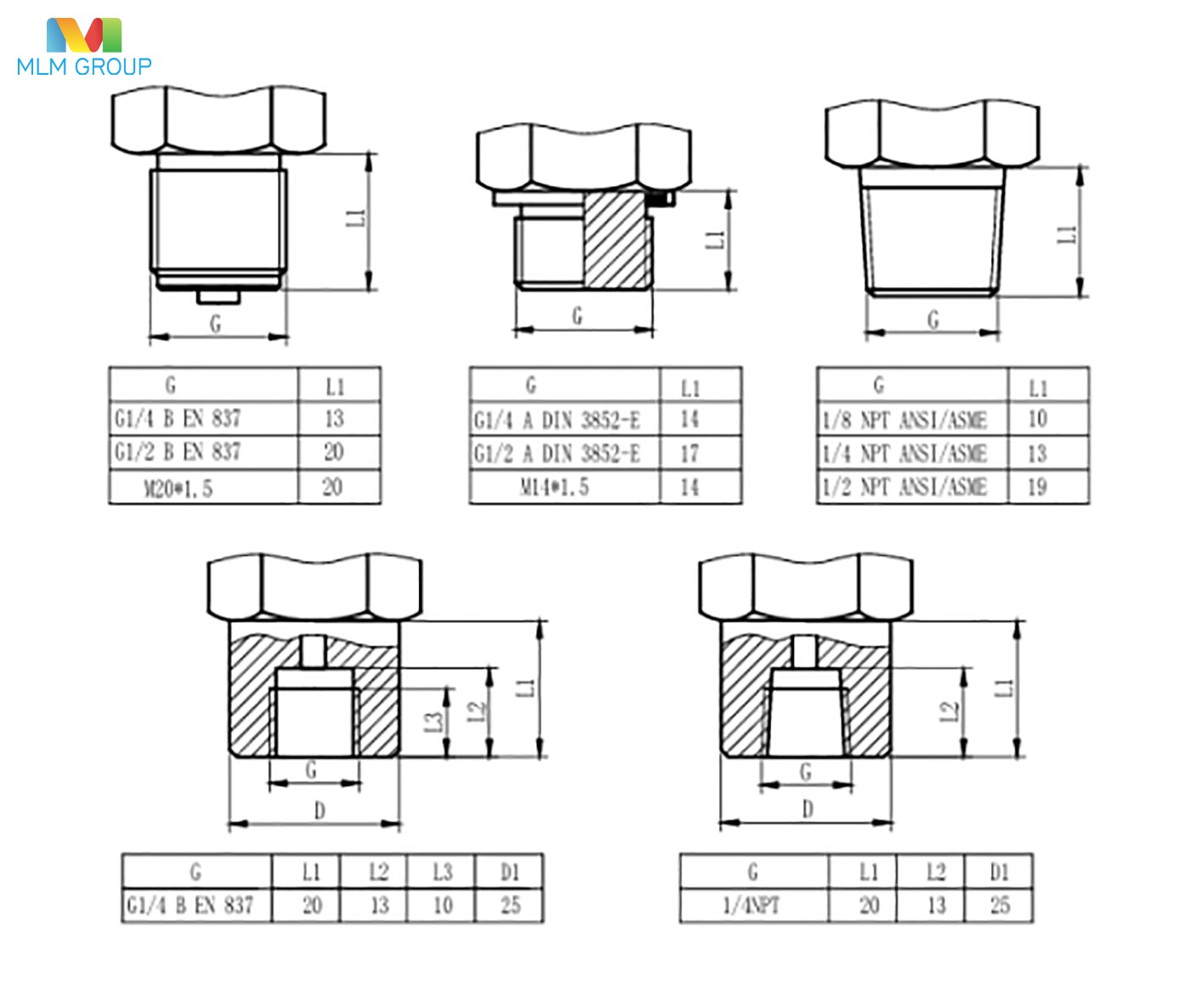

Interfaz de proceso

Guía de selección

PM08-	Transmisor de presión industrial
	Código	El dígito izquierdo representa el tipo de carcasa a prueba de explosiones;
		El dígito derecho representa el tipo de pantalla.
	1	Carcasa para pantalla LCD 2088
	2	Carcasa para pantalla LED 2088
	…	03: Carcasa 2088 sin pantalla; 11: Carcasa LCD 3051
		Código	Señal de salida
		S1	4…20mA; S2:0.5…4.5VDC; S3:0…5VDC ;
		…	S4:0…10VDC; S5:IIC; S6:RS485; ST:Personalización especial
			Código	Distribución de energía
			U1	8…30VDC
			…	U2:3.1…8VDC
				Código	Material de vivienda
				30	304SS;31:316L;32:TC4;
				…	33:PTFE;34:PVDF;35:C276
					Código	Especificación del hilo
					C1	M20*1.5
					C2	G1/2
					…	C3:G1/4；C4:1/2NPT……Cn
						C8
						G1/8
						Longitud del cable	Material de cable
						Xxxx	PU; PE; PV; PTFE
							Rango de medición	Unidad
PM08-	1	S1	U1	30	C1	X001PU	-[0…1]	MPa

Transmisor de presión
